ODIN-3D Bausatz und Zubehör

Hier geht es zur Bildergalerie zum Aufbau der Odin-3D Mikroschrittkarte

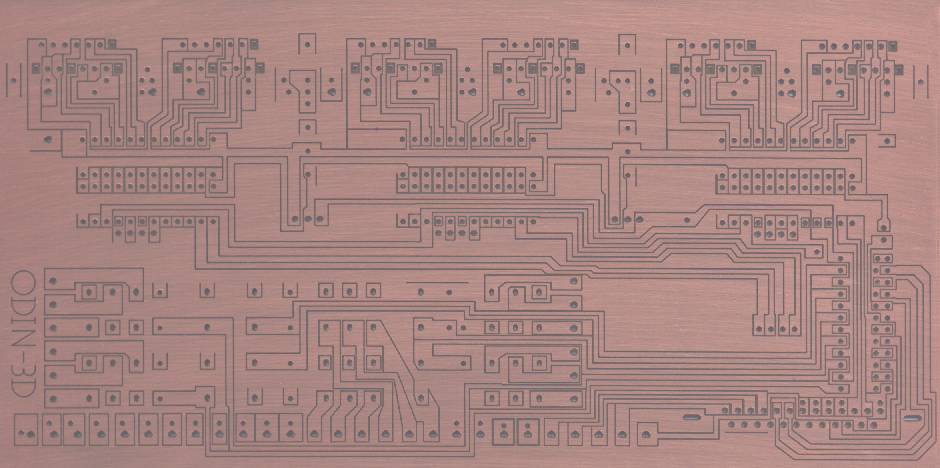

Klicken Sie hier zur LAYOUT UNTERSEITE


Dieses ist die OBERSEITE der Odin-3D Platine. Klicken Sie auf das Bild um die UNTERSEITE zu betrachten.
Die doppelseitige Epoxidharz-Platine (FR4) ist sensorgesteuert graviert u. anschließend geätzt!
Ein spanloses Gravur-Verfahren mit geregeltem Anpreßdruck des nicht-rotierenden Stichels!

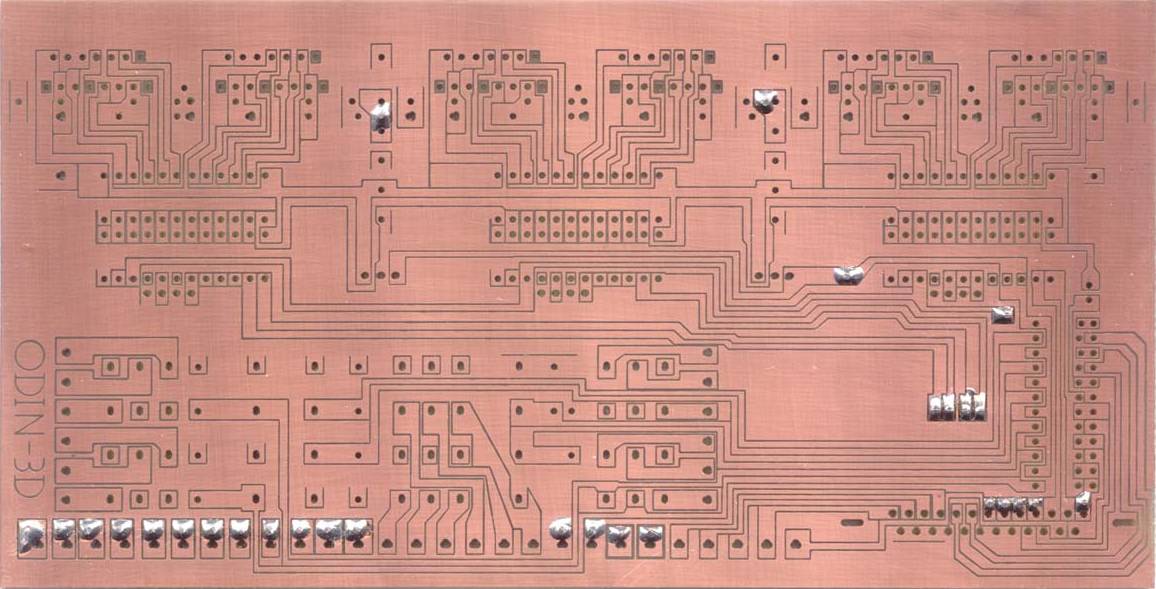

Klicken Sie hier um die Unterseite mit Durchkontaktierungen zu betrachten

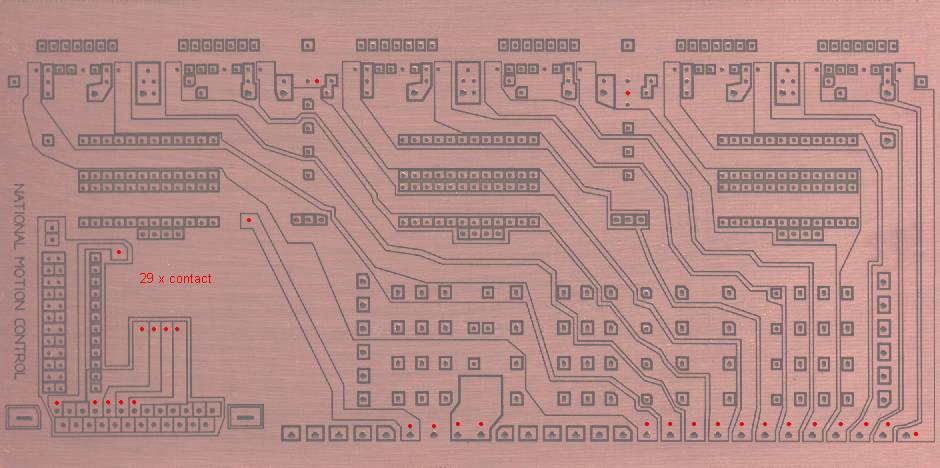

Klicken Sie hier zur LAYOUT OBERSEITE mit markierten Durchkontaktierungen


Hier geht es zur Bildergalerie zum Aufbau der Odin-3D Mikroschrittkarte


Stückliste als Word-Datei
Dieses ist eine LMD18245 (National Semiconductors) Mikroschritt-Applikation.
National-Motion-Control   Dipl.-Ing. Uwe Wulf   Hauptstr. 39   D-23847 Grinau    wulf@deutsche-werke.de
